基于Kithara应用程序开发

Kithara学习资料的获取

Kithara目前官方提供的学习资料主要有如下两个：

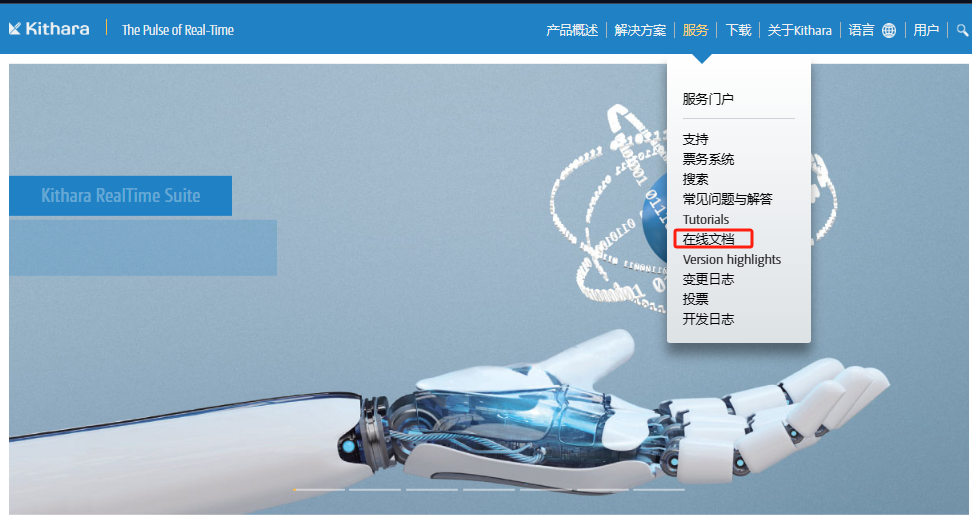

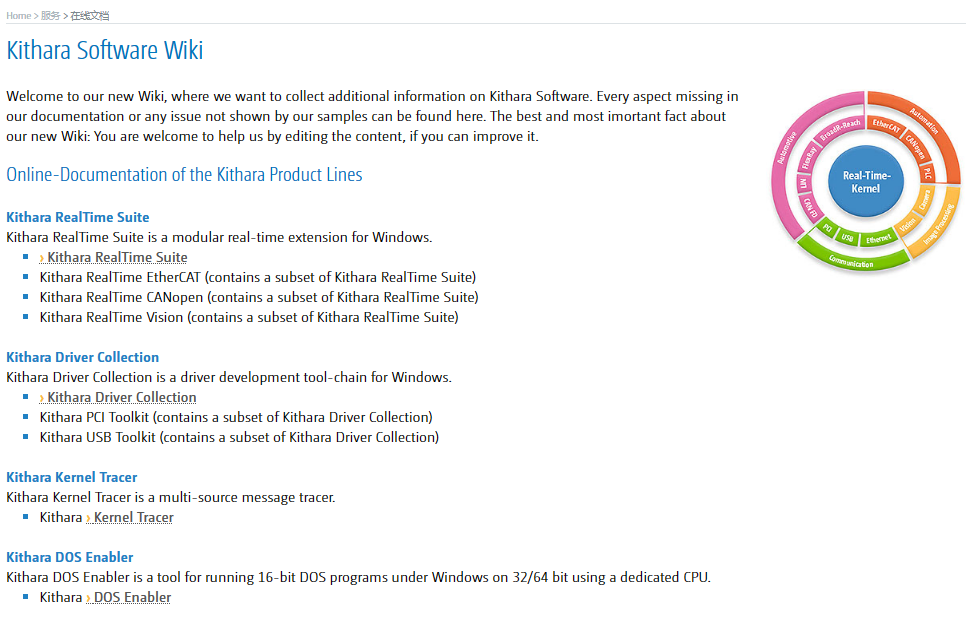

  1. 官方网站上的在线文档为了使用户能够迅速学会使用Kithara，Kithara官网上提供了相应的官方文档，以及所有Kithara API的说明，错误代码说明，结构体定义等（(用户需要在官网上注册个账户，登录后才能看到）)。文档所在官方页面如下： 1709367744441 1709367790791

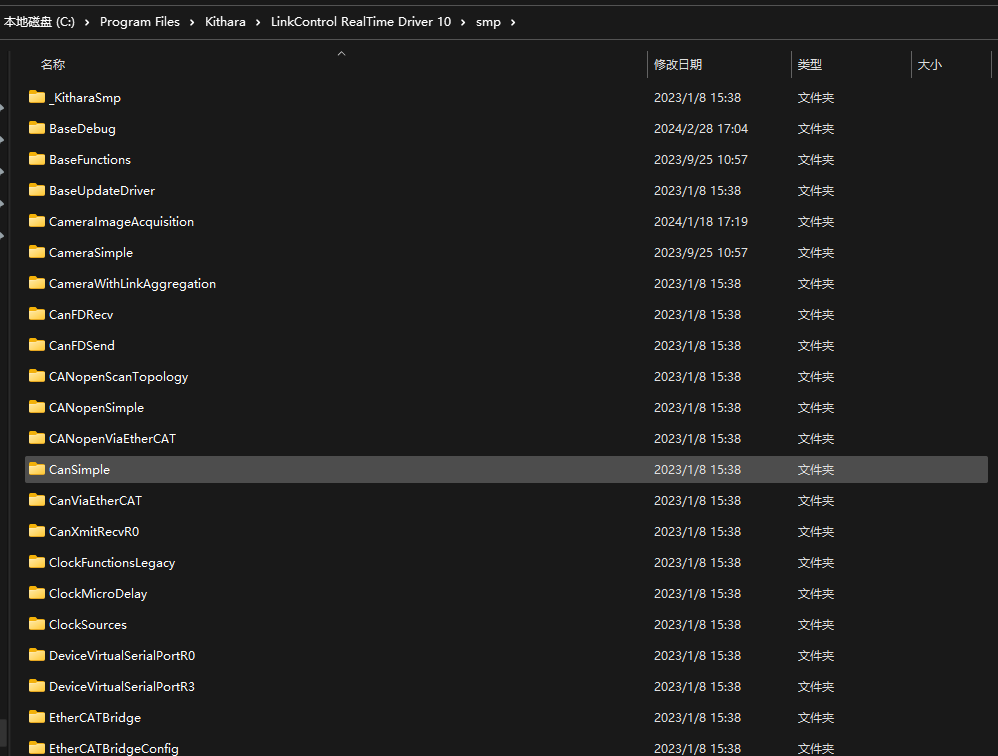

  2. Kithara安装目录下的示例教程 Kithara安装目录下的示例教程 用户在开发机上安装完Kithara软件后，在安装目录 <Kithara>\smp文件夹下，有基本所有的Kithara功能测试示例程序，用户可以这这些测试程序进行学习。如“EtherCATSimple”例程就是用户学习Kithara EtherCAT主站用法的一个不错的例程。 1709367879621

Kithara软件架构分析

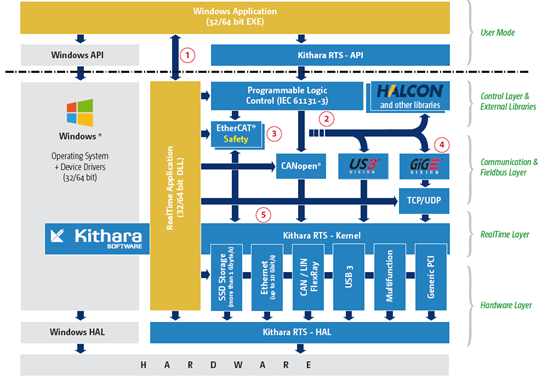

如下图所示，windows系统内存地址分为用户空间(普通Windows应用程序加载的内存空间),和内核空间(windows系统以及驱动加载的空间),这两个不同的内存空间是无法直接相互访问的。为了保证实时性能，Kithara在Windows内核空间构建了一个与windows并行运行的实时子系统，其实时应用程序也必须加载到该实时子系统中，也就是Windows内核空间中运行，才能保证实时性能。为了方便用户编写以及加载实时应用程序到内核，Kithara提供相应的API，从而实时应用程序可以以动态链接库(*.dll)的形式，通过调用Kithara提供的API的方式，加载到实时子系统中.

由于实时应用程序是在Kithara构建的实时子系统中运行，因此其代码(支持C/C++)无法调用Windows系统库，此外C/C++运行时库也不能直接调用。为了解决这个问题，Kithara构建了实时子系统下的系统库，其包括数学处理函数，字符串处理函数，内存处理函数等，能满足基本所有的工业应用程序需求。这些系统库函数在windows下基本都有与其对应的函数，如 KSRTL_sin()对应windows下的sin函数。Kithara内核系统库的详细信息见官网提供的在线文档.

在Kithara实时子系统中，任务(Task，如基于优先级的普通任务、定时器任务、事件触发任务)，回调函数(CallBack)，共享内存(Share Memory）)，事件(Event）)，管道(Pipe）)，互斥体(Mutex)，信号量(Semaphore）)等都属于内核资源。为方便用户管理Kithara内核实时应用程序，Kithara提供了一系列API供用户使用。这些API可以在windows普通应用用，目前支持(C/C++，C#Delphi）)三种语言。通过这些API用户可以方便的创建并使用这些内核资源，如创建一个内核实时任务，并控制该任务的启停.1709368302265 说明：

  1. 为了实现实时应用程序和windows普通应用程序之间的数据通信和同步，Kithara提供了共享内存、管道、Socket、事件和信号量等资源给用户使用，通过调用其提供的相应的API，用户就可以方便的创建、使用以及销毁这些资源.
  2. 在Kithara内核中，EtherCAT主站任务逻辑还可以使用IEC61131-3规定的ST或IL语言编写后，编译并载入到内核中运行.
  3. EtherCAT总线是工业实时以太网总线的一种，Kithara在内核中实现了EtherCAT主站，从而用户可以非常方便的开发基于EtherCAT总线的运动控制系统。此外用户还可以基于Kithara提供的实时以太网功能模块，自己开发任何需要的基于实时以太网的总线主站.
  4. 在Kithara实时核中可以接收USB3.0或GIGE接口相机采集的图像，并可以在实时核中使用Halcon或OpenCV图像处理库进行处理.
  5. Kithara实时子系统提供了基于优先级，可抢占式的实时多任务运行环境，为了实现更加稳定的实时性能，Kithara还支持用户把指定任务分配在指定的CPU核下，这样通过合理的分配系统的CPU核，既能保证关键任务极其苛刻的实时性要求，也能保证系统的吞吐量，从而能够更加充分利用系统计算性能.

基于Kithara应用编写的一些基本概念

  1. Windows用户层和内核层Windows用户层可以运行普通的windows应用程序，该应用程序可以通过调用Kithara API以及Kithara提供的内核层资源来管理Kithara内核实时应用程序，该程序中使用的指针都是用户层指针。Windows内核层中可以运动Kithara实时应用程序，该程序中使用的指针全部为内核层指针.注意:
  2. 如果在内核层的实时应用中使用用户层指针，可能会导致Windows系统直接蓝屏.
  3. Windows用户层应用程序和内核层实时应用程序不能像普通windows应用程序一样直接相互交互，只能通过Kithara提供的API或内核资源，如共享内存进行交互.
  4. 内核层代码在编写的时候若出现一些错误，如野指针，调用不支持的C/C++运行时库，可能会导致系统蓝屏(绝大部分不会出现蓝屏).
  5. Kithara内核资源 任务：
内核资源名称 说明 部分相关Kithara API
回调函数
(CallBack)		 用户可以直接执行内核回调函数，
也可以把回调函数的执行和特定事件绑定		 KS_createKernelCallBack
KS_removeCallBack
KS_execKernelFunction
KS_installEcatHandler
KS_installNetworkHandler
普通任务
(Task)		 基于优先级（0~255，越大优先级越高），
可抢占式的实时任务.		 KS_createTask
KS_triggerTask
KS_killTask
KS_sleepTask
KS_getTaskState
KS_removeTask

数据通讯

内核资源名称 说明 部分相关Kithara API
共享内存
(Share memory)		 可实现windows普通应用和内核实时应用数据共享 KS_createSharedMem
KS_freeSharedMem
管道(Pipe) 一种简单且安全的数据通信方案，
可用于普通应用程序和内核实时应用程序之间通信		 KS_createPipe
KS_putPipe
KS_getPipe
KS_removePipe
Socket 在Kithara内核层支持Socket KS_openSocket
KS_closeSocket
KS_recvFromSocket
KS_sendToSocket
KS_recvSocket
KS_sendSocket
KS_installSocketHandler
KS_connectSocket
KS_acceptSocket
KS_execSocketCommand

同步

内核资源名称 说明 部分相关Kithara API
事件
(Event)		 一种常用的多任务同步方式 KS_createEvent
KS_setEvent
KS_waitForEvent
KS_closeEvent
互斥体
(QuickMutex)		 一种常用的数据同步方式 KS_createQuickMutex
KS_requestQuickMutex
KS_releaseQuickMutex
KS_removeQuickMutex
信号量
(Semaphore)		 一种多任务之间同步方式 KS_createSemaphore
KS_requestSemaphore
KS_releaseSemaphore
KS_removeSemaphore

详细的Kithara内核资源说明请查看官方在线文档

  1. Kithara API Kithara的所有功能，其都以API的形式提供给用户使用，这些API中有些能在内核实时层中调用，而有些只能在非实时层（即普通windows应用程序）。掌握Kithara API的用法是使用Kithara的基础。按照API的功能其可分为如下三大类型： [1] 实时套件功能模块相关API（KS_XXX()） 其一般在普通windows应用程序中调用（部分也支持在内核实时代码中调用），其都提供三种言语（C/C++、Delphi和C#）的API接口。如，对于打开驱动的API其API接口形式分别如下：
    c/c++
Error KS_openDriver(const char* customerNumber);

Delphi

function KS_openDriver(customerNumber: PAnsiChar): Error;

C#

int KS_openDriver(string customerNumber);

[2] Kithara实时子系统运行时库API(KSRTL_XXX()) 主要有数学计算、字符串处理、内存操作相关API。在Kithara内核实时应用程序中调用。 [3] 用户硬件驱动开发API（KSDRV_XXX()） 用于用户自定义驱动的实现。

基于Kithara应用程序架构

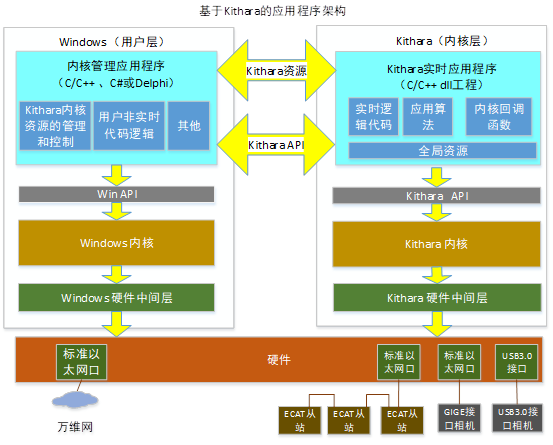

一个基于Kithara的应用工程至少需要一个Kithara内核管理应用程序，以及一个载入到Kithara实时应用程序。 1709369961169 1. 内核管理应用程序
该程序理论上可以是任何一个windows普通应用程序，如Windows C#窗口应用工程，qt工程，MFC工程，windows控制台工程等。其通过调用Kithara提供的API，以及Kithara提供的资源，如共享内存，对以动态连接块形式，对载入到Kithara内核的实时应用程序进行管理，数据通信，同步控制等。
2. Kithara内核的实时应用程序
Kithara内核的实时应用程序，是以动态链接库（*.dll）的形式加载到Kithara实时子系统中。该内核dll模块和Windows普通dll模块相比基本没有什么区别，但需要注意一下几点：
1. 其主入口函数不会调用，但为了dll能够正常编译在程序结构上其还是需要有.

    #include <windows.h>
    // 入口函数在kithara内核中不会调用,但是为了不影响编译,程序结构上需要该函数
    BOOL QINAPI DllMain(HINSTANCE hInstDll, DWORD reson, LPVOID pReserved) {
        return 1;
    }

2. 在dll中，一般要有Kithara内核回调函数，其类似dll导出函数，形式如下：

extern "C" _declspec(dllexport) Error _stdcall _Routine_ExecInitial(void* pArgs, void* pContext) {
        gpSharedMemEcat = (ShareMem_Ecat *)pArgs
        return 0;
}

3. 由于dll载入到windows内核空间，因此其在运行时指针的地址指向windows内核层，因此其创建的指针在普通windows应用中不可以范问.
4. 无法调用windows系统提供的库，以及C/C++运行时库，只能使用Kithara提供的系统库函数.

Kithara实时应用程序调试方法

应用程序的开发都离不开调试。对于Kithara实时应用程序的调试目前主要有两种方法.
1. 采用普通windows调试器调试程序
为了调试Kithara实时应用程序代码，可以把实时代码加载到windows用户层空间。调试加载到windows用户层空间的Kithara实时代码可以像普通windows应用程序一样，例如用户可以使用Visual studio工具进行单步调试，添加断点等。但是由于实时代码加载到windows用户层空间，因此其与加载到windows内核层空间的代码有如下几个不同：
1. 代码的运行不再具有实时性
2. Kithara实时代码中使用的内核层指针也要变成相应的用户层指针。对于EtherCAT主站，区分用户层指针和内核层指针的，主要是共享内存指针和PDO数据指针,如下:
1. 共享内存指针

CallBackData* pAppPtr;  //应用层数据接口
CallBackData* pSysPtr;  //内核层数据接口
ksError = KS createSharedMem(
    reinterpret_cast<void**>(&pAppPtr),  reinterpret_cast<void**>(&pSysPtr),
    NULL,
    sizeof(CallBackData),
    0);
    if (ksError != KS Ok) {
        Demo_OutputKrtsError("Failed to allocate shared memory",ksError);
        return;
    }

  2. PDO数据接口指针

//获职控制字PD0数据接口指针
ksError = KS_getEcatDataObjAddress(
    pAppPtr->hDataset,
    pAppPtr->hSlave[index],
    0x1600,
    1,
    (void**)&pAppPtr->slavePDOData_user[index]ptrlWord,
    (void**)&pAppPtr->slavePDOData_sys[index]ptrlWord,
    NULL,
    NULL,
    0);
if (ksError != KS_OK) {
    Demo_OutputKrtsError("KS_getEcatDataObjAddress Error",ksError);
    return;
}

  1. Kithara实时代码使用的资源（如网卡、事件、回调函数、定时器等）也必须是用户层的资源

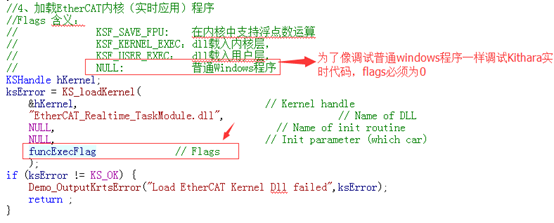

    Kithara很多API都有个flags参数，其不同的数值表示代码在相应层次运行，或资源在相应层次创建。如下KS_LoadKernel()函数所示，当代码在实时核下正常运行时，flags参数必须和KSF_KERNEL_EXEC相或，当需要像普通应用程序一样调试实时代码时，该flag必须是0.
    1709371451006
    同样对于像打开网卡（KS_openAdapter），创建Event（KS_createEvent），创建回调函数（KS_createKernelCallBack），创建定时器（KS_createTimer），执行内核回调函数（KS_execKernelFunction）等，Kithara API 为了在不同模式下切换，也需要设置不同的flags参数

  2. 通过kithara提供的“Kithara Kernel Tracer”工具进行调试
    对于windows调试器，其对于调试普通的单线程任务特别合适。但是对于多线程，多处理器的系统，采用这种方式调试一般会遇到如下几个常见问题.

    1. 系统的多个任务之间的同步关系，或时序关系被打乱，导致可能调试的时候没问题，但真正运行的时候却出现了问题.
    2. 系统的多个线程混合在一起，导致无法调试.
    3. 无法在实时的模式下进行调试.

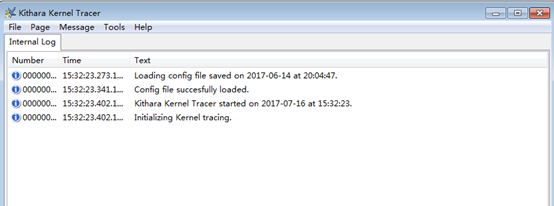

      因此，为了解决这个问题，Kithara就开发了一个“Kithara kernel tracer”工具，供用户调试内核实时代码使用。该工具的界面如下所示，其在windows下是一个可执行程序，用户在运行Kithara应用程序前，运行该工具，系统就能把调试信息（包括Kithara函数的调用，Kithara内核提示、警告及错误信息，用户自定义信息）按照其真实的执行顺序，动态的打印到该工具相应页面中。此外该工具还提供了信息的筛选，过滤等功能，从而方便用户快速找到需要的信息.
      1709371605098
      对于用户自定义的调试信息，用户可以把Kithara安装目录/dev下的Kithara.cpp文件到工程中，而后就能够调用KS_printk()函数，打印需要的信息。其主要能够打印文本数据和int型数据，用法如下:
int intData = 0;
KS_printK("User debug text infomation");
KS_printK("User debug int data value %d", intData);

为了打印浮点数据，用户可以把浮点数，根据精度要求乘以一个整数，如1000，转换成整数后在打印出来.
